切り取り線 と 切り出し

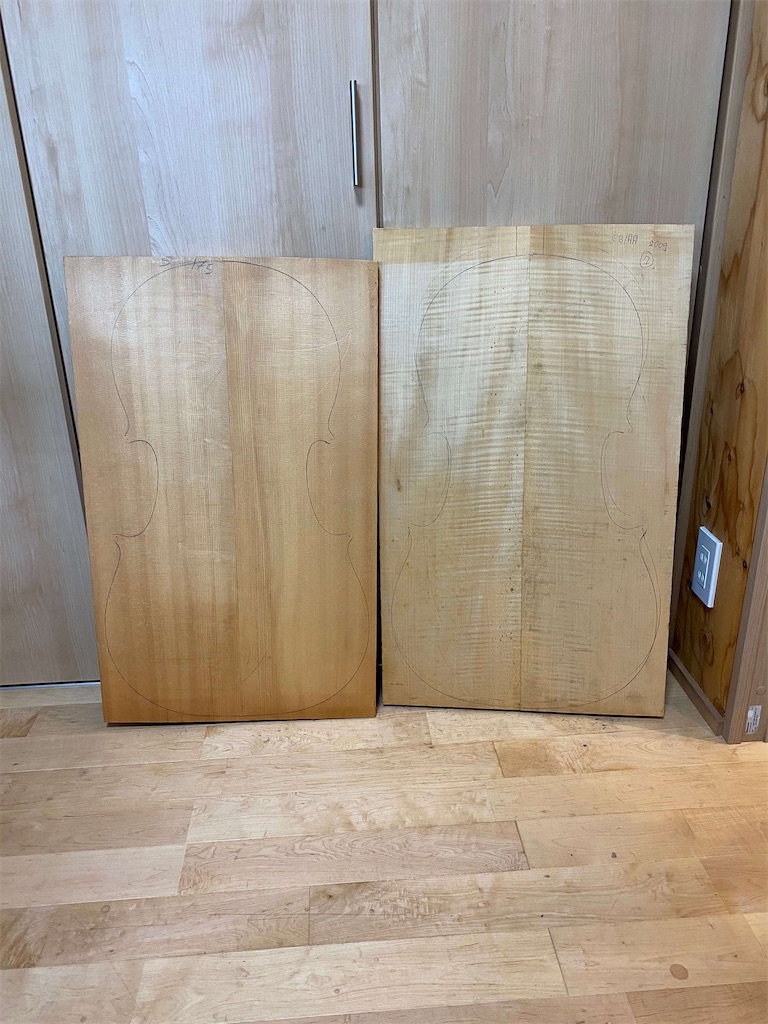

無事に型枠の交換作業が終わったので次は表板と裏板を作ります



以前に両方とも板の接ぎ合わせは済んでいます

f:id:vcken:20200716152028j:image



いやぁこれが ピッタリ隙間なく合わせるのが

とっても面倒で気を使います



やっておいて良かったです





横板と表板とを合わせている所
f:id:vcken:20200716152025j:image





楽器の下部になります

横板は一番下で合わさってあるので

その線と表板の接ぎ合わせの線とをピタッと合わせます



ずれたらデザインが崩れるのでよ〜く注意して合わせます





そして切り出しラインが書けたらいよいよ切り出しです
f:id:vcken:20200716152018j:image

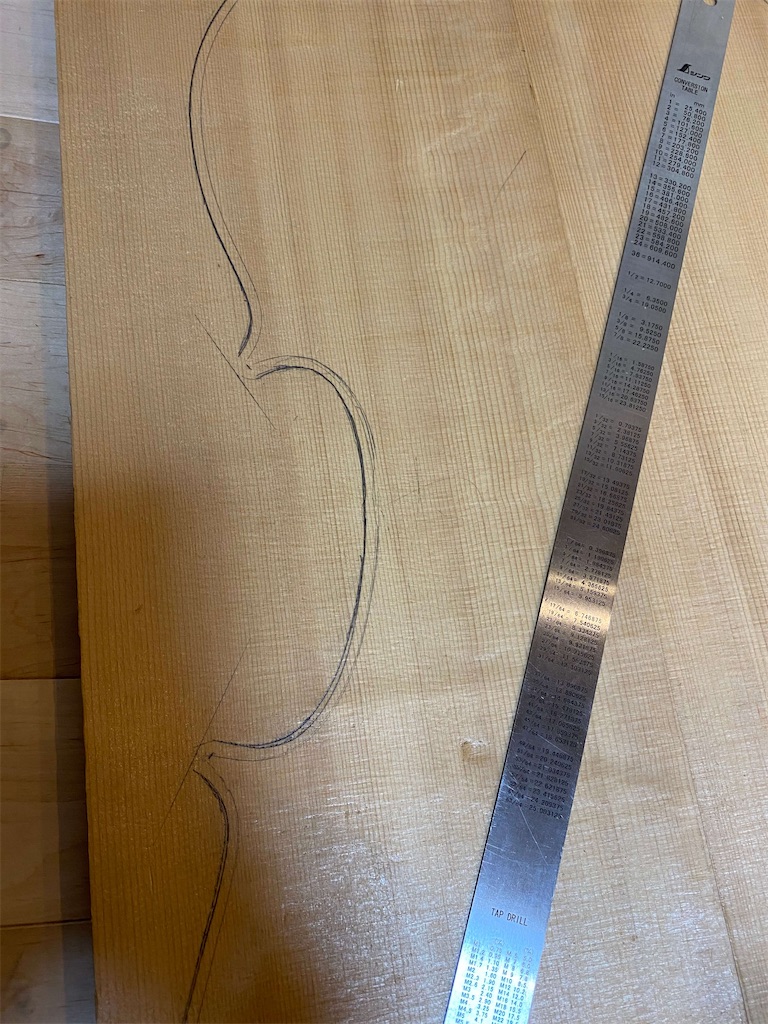

おっとその前にとんがり部分の角度も計算して

書いておきます
f:id:vcken:20200716152033j:image





製作者によって角度が少し違いますよ

見比べてみて下さいね

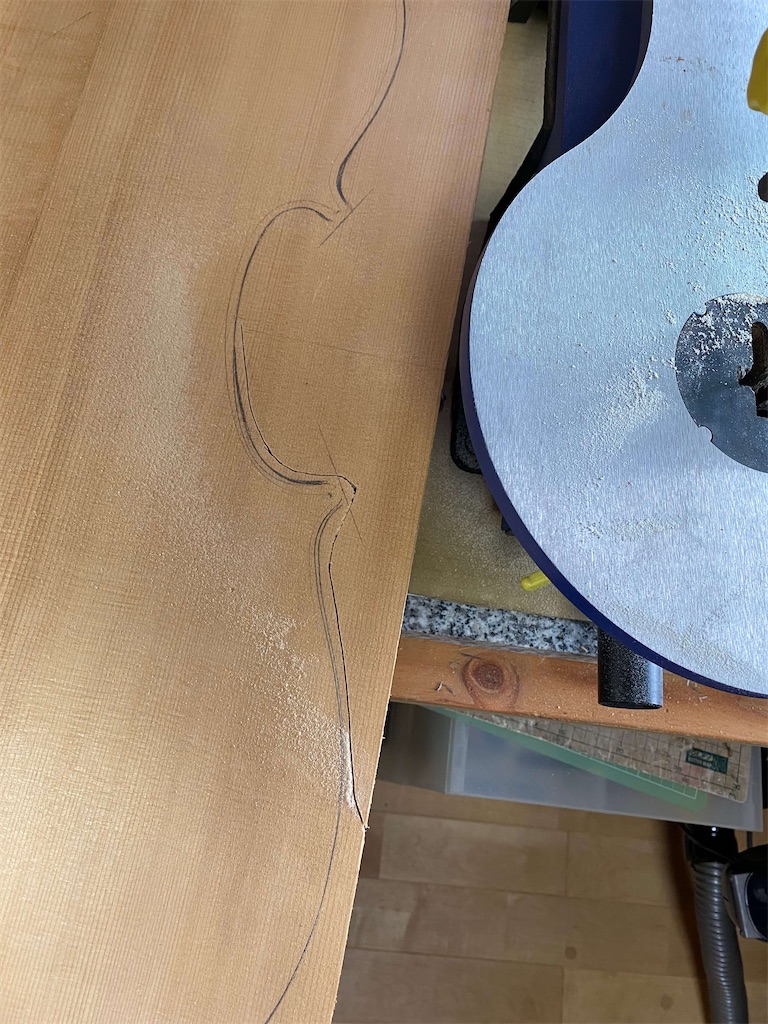

さぁいよいよ切りますがうちの電動糸のこは

そんなにフトコロが深く無いので1回で切れません



初めはここまで

f:id:vcken:20200716152021j:image

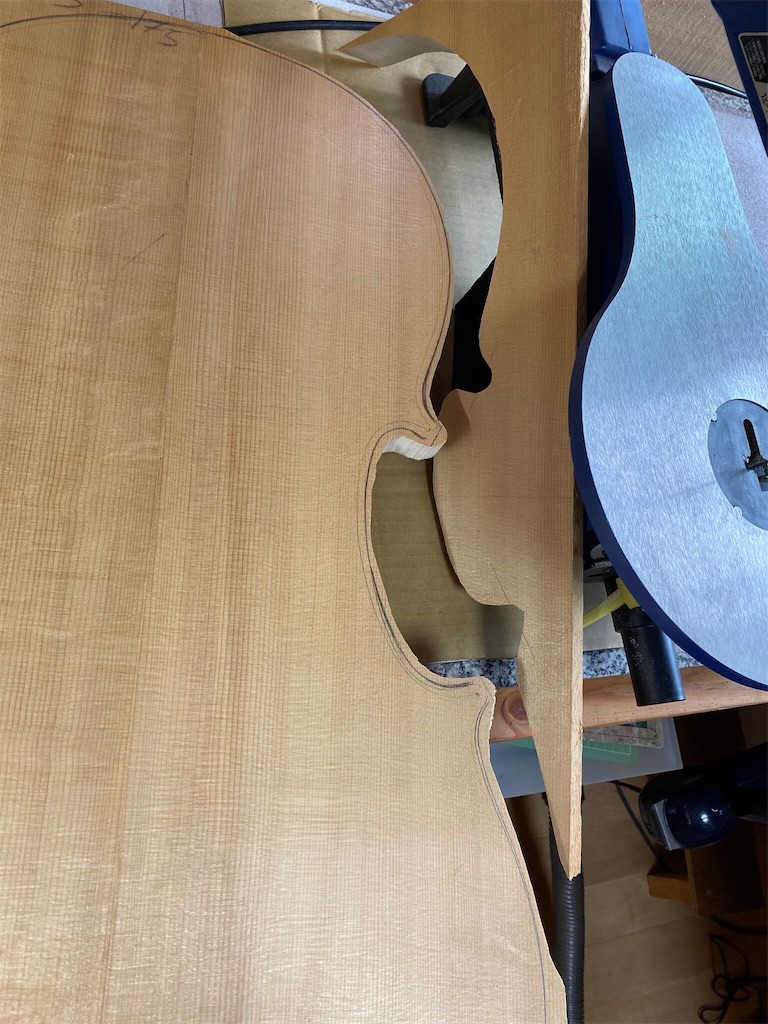

ゆっくり歯を抜いてまた切り出します



そうして上下から攻めて切ります
f:id:vcken:20200716152015j:image

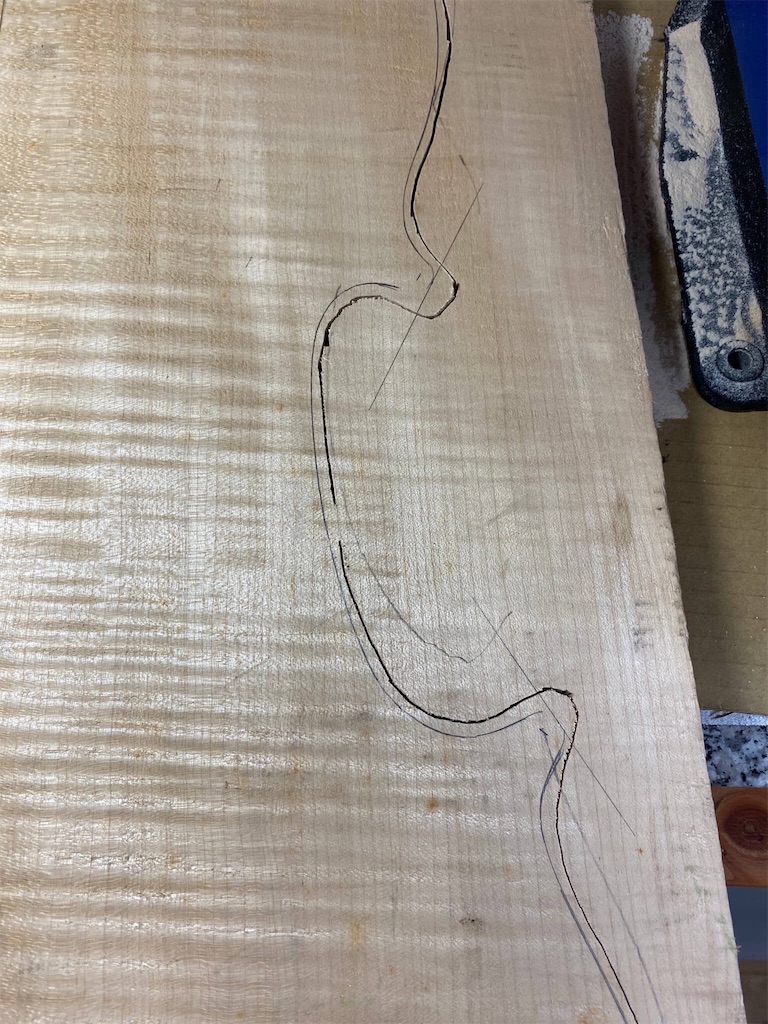

おっと裏板はボタンのせいで

残り1センチ位届きませんでした
f:id:vcken:20200716152040j:image



後は手動のノコギリで切ります



電動糸ノコを買う前は全て手動のノコギリで直線切りを何度も何度もやって切り出していました





あの頃はまだ体力があったなぁ

病気をしてからはめっきり体力が落ちました



もう手動にはしんどくて戻れませんね

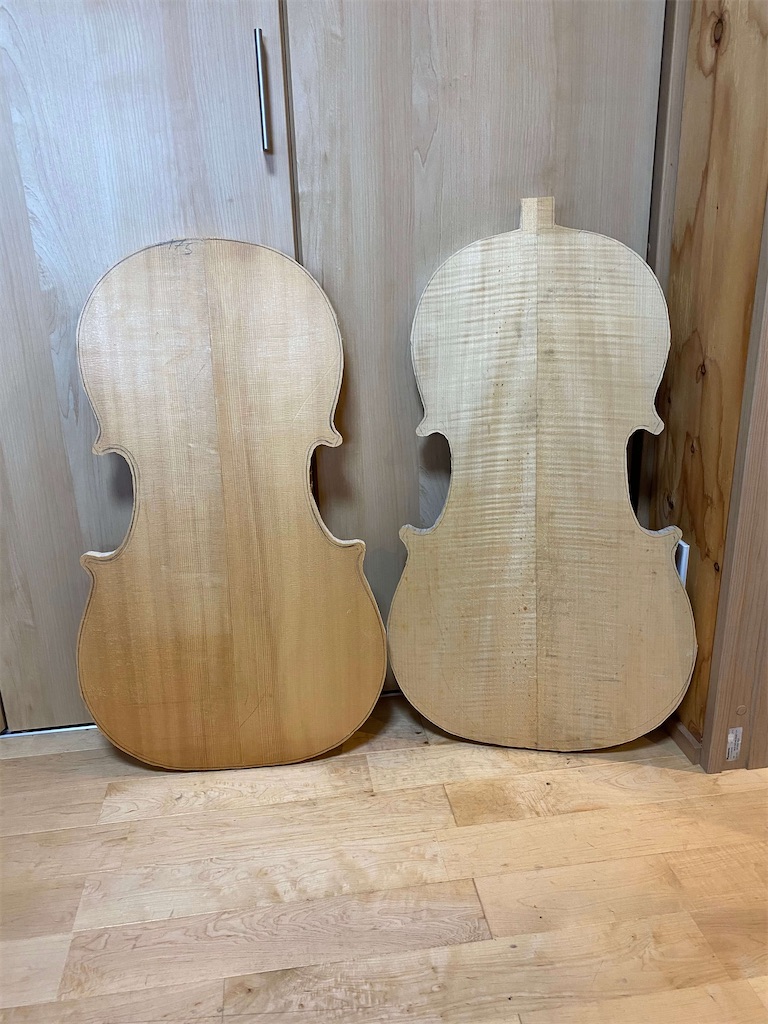

右側が裏板です
f:id:vcken:20200716152037j:image



上にちょっと飛び出てる部分がありますね

これがボタンと言われる部分になります



ネックとボタンがくっついて

ネックが外れにくくなるように頑張っている

大事な部分です



ボケ〜っとしていると

ボタン部分を作るのを忘れて切り出してしまうので

要注意の作業ですよ
